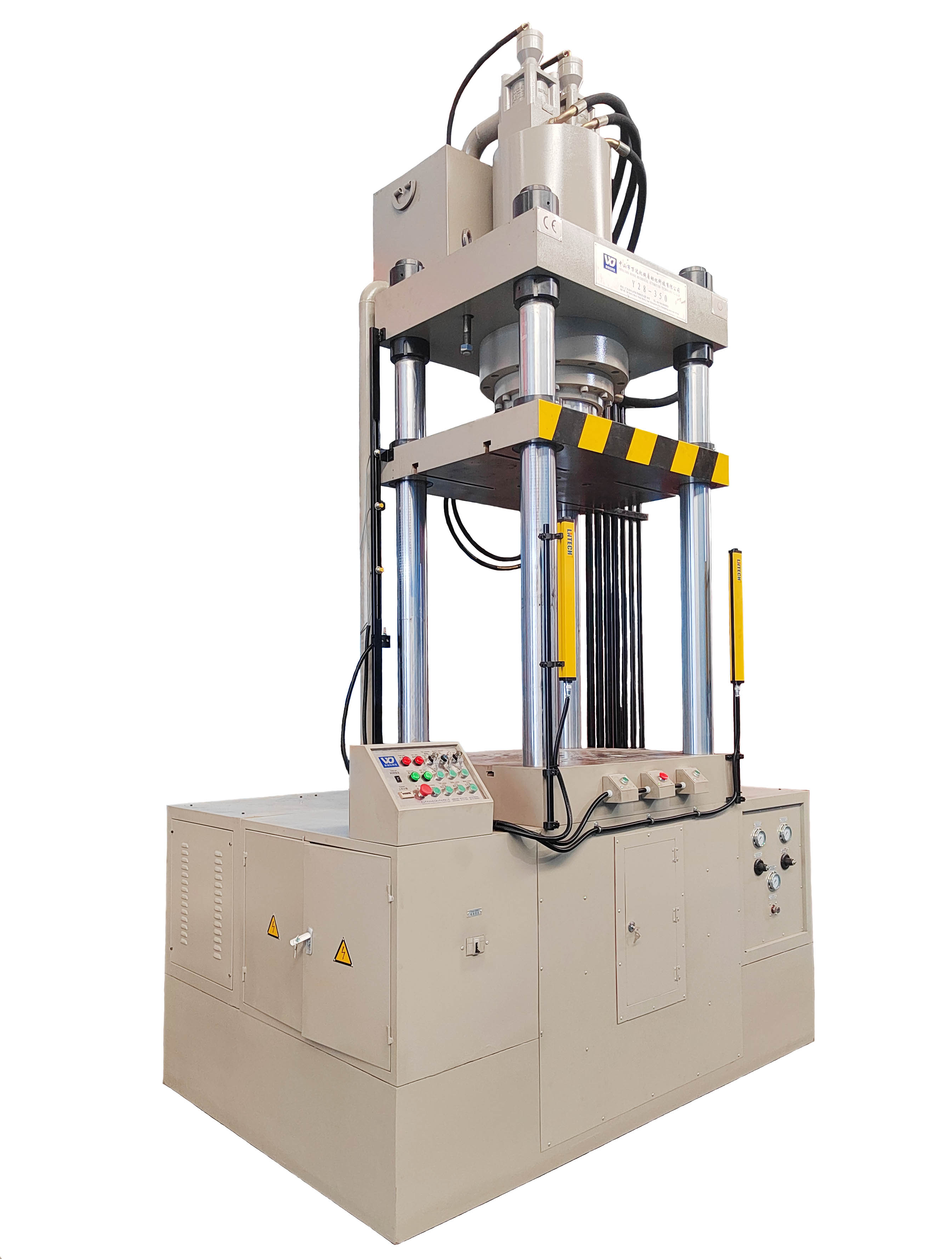

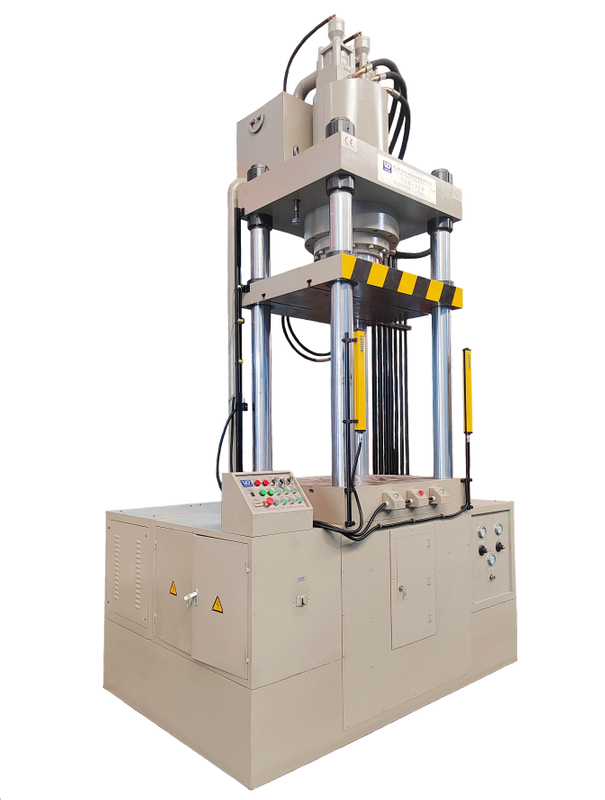

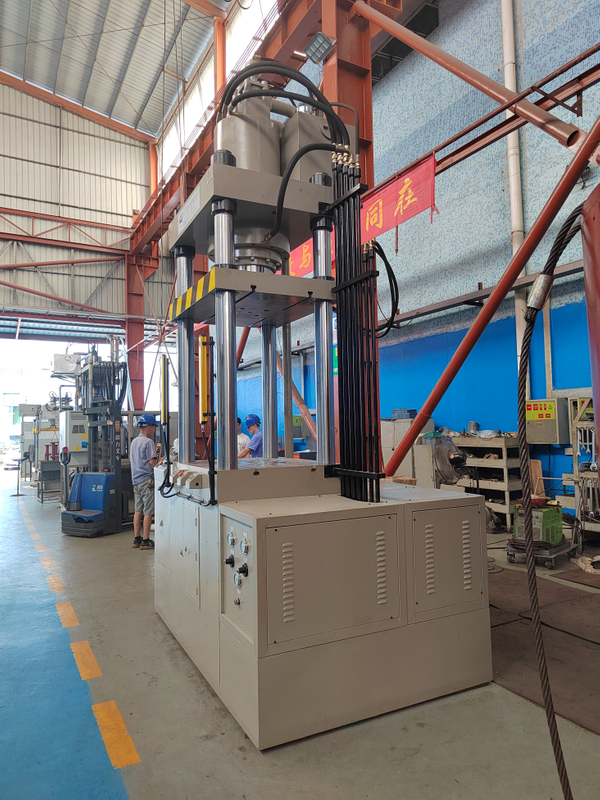

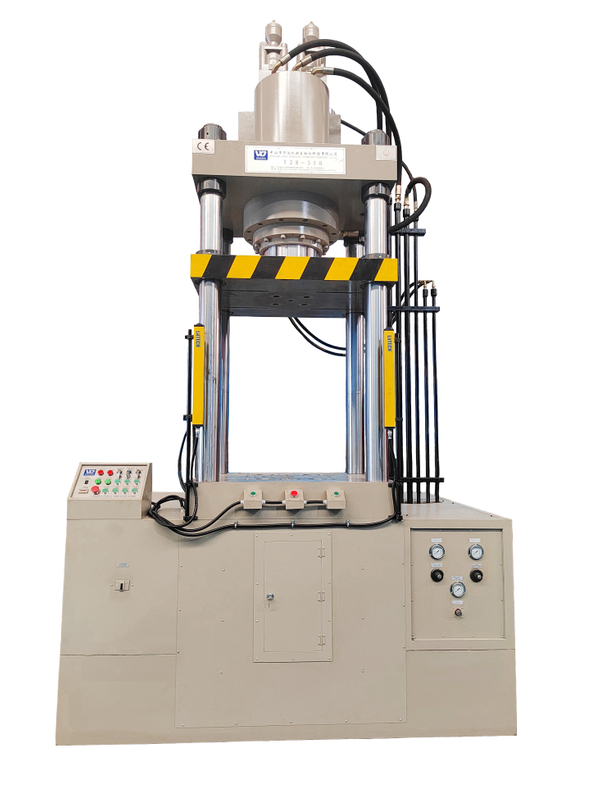

Y28-350四柱式雙動拉伸機

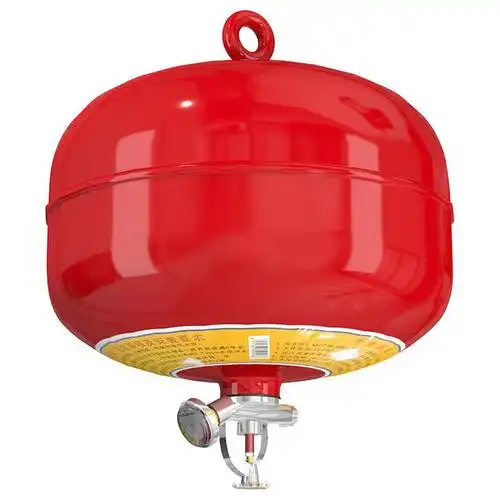

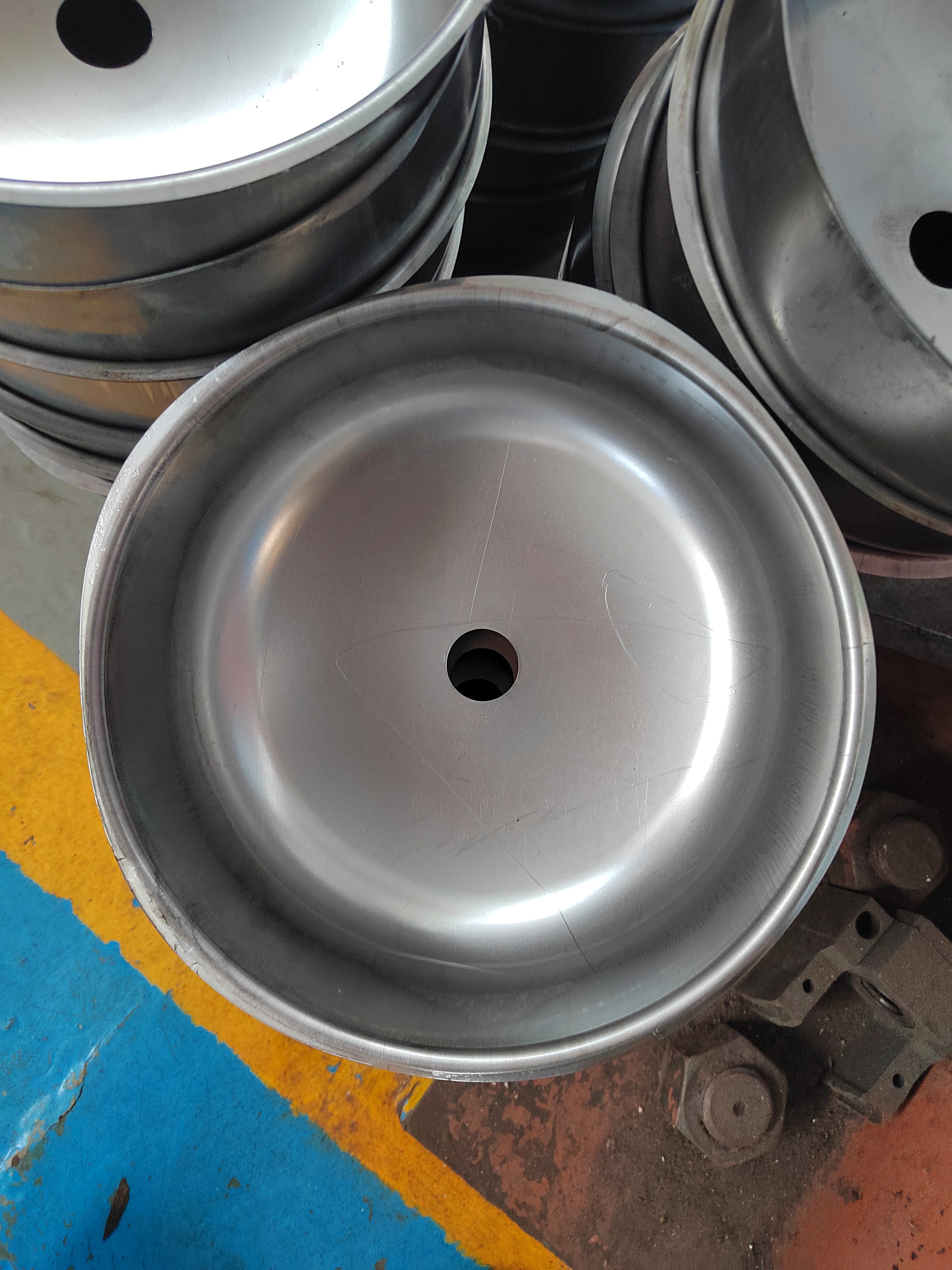

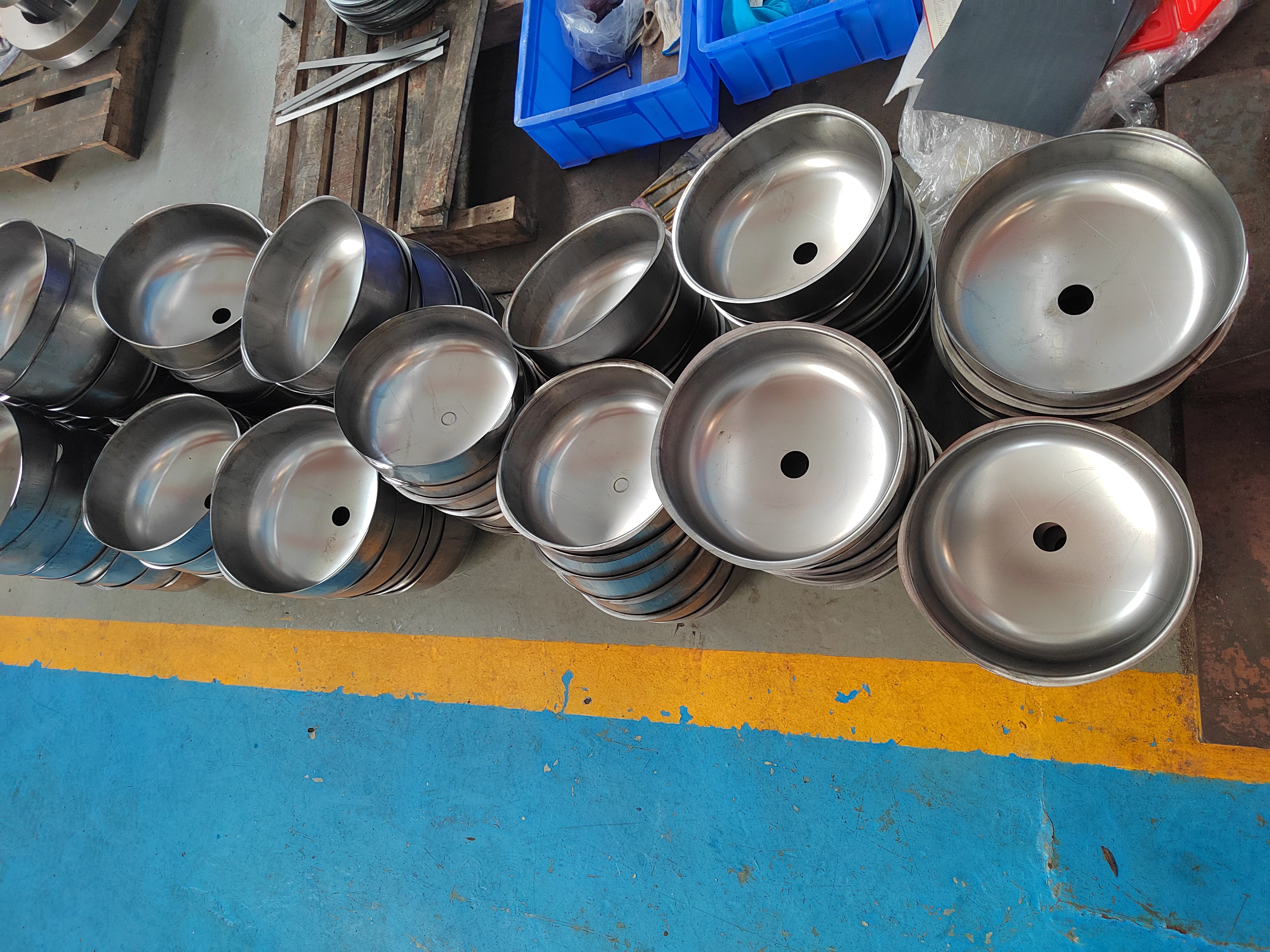

該機臺用于懸掛式滅火器的拉伸成型

狀態：

數量：



詢價加入詢價籃

型號：
Y28-350
產品品牌：
萬達

產品描述

產品描述

主要技術參數：

Main technical parameters:

序號 NO.	項目Item		單位Unit	規格 Spec.
1	公稱力Nominal Force		KN	3500
2	主缸力Main Cylinder Force		KN	2500
3	底缸力Bottom Cylinder Force		KN	1000
4	頂料缸力Ejector Cylinder Force		KN	100
5	滑塊行程Maximum Slide Stroke		mm	600
6	底缸行程Maximum Bottom Cylinder Stroke		mm	300
7	頂料缸行程Maximum Ejector Cylinder Stroke		mm	200
8	工作區開口高度 Maximum Working Area Opening Height		mm	1120
9	工作滑塊速度Working slide speed	快下fast downward	mm/s	220
		拉伸drawing	mm/s	14~25
		回程return	mm/s	220
10	工作臺有效尺寸Effective worktable dimensions	左右L.R	mm	800
10	工作臺有效尺寸Effective worktable dimensions	前后F.B	mm	900
11	液壓系統壓力Hydraulic system pressure		MPa	21
12	電機功率Motor power		KW	30

本系列產品專業設計，采用名牌、進口液壓元件、電氣控制元件，精工制作、速度快、精度高、節約能源、噪音低，操作方便，是五金電器行業的理想設備。

Y28系列機型適用于金屬薄板的拉伸、成型、調直等工藝。例如：餐具、燈飾、金屬外殼、容器器皿等拉伸成型。

Y28系列四柱雙動拉伸機參數 Y28 series four-column double-action drawing machine parameters
項目Item		單位Unit	Y28-65	Y28-100	Y28-150	Y28-200	Y28-350	Y28-500	Y28-500L	Y28-600	Y28-700	Y28-800	Y28-1300
公稱壓力Nominal pressure		KN	650	1000	1500	2000	3500	5000	5000	6000	7000	8000	13000
主缸力Master cylinder force		KN	350	650	1000	1500	2500	3500	3500	2000*2	5000	6300	10000
底缸力Bottom cylinder force		KN	250	350	500	500	1000	1500	1500	2000	2000	2500	3000
頂料力Ejecting force		KN	50	50	50	100	150	200	300	300	----	------	300
滑塊行程 Maximum stroke of the slider		mm	300	500	500	550	600	650	700	700	1100	1000	1050
底缸行程Bottom cylinder stroke		mm	100	250	250	280	300	330	400	400	350	350	600
頂料缸行程 Jacking cylinder stroke		mm	50	100	180	200	200	200	200	200	-----	------	200
工作臺距地面高度 Height of workbench from floor		mm	750	1030	1000	1128	1200	1550	900	1630	-----	------	1200
開口高度Opening height		mm	600	860	900	950	1120	1300	1200	1200	1600	1500	1500
滑塊速度 Slider speed	快進 Fast forward	mm/s	130	150	170	150	150	180	150	150	260	>200	150
	工進 Work progress	mm/s	20	20	25	25	25	17-25	10	10	6-14	6-12	10
	回程returning	mm/s	160	150	180	180	160	180	150	150	110	110	160
工作臺尺寸Table size	左右（柱內）L.R(inside column)	mm	400	550	650	700	800	1000	2100	1900	2600	2400	1600
工作臺尺寸Table size	前后（邊沿）F.B(edge)	mm	450	600	750	900	900	1200	1600	1400	1800	1800	1400
液壓系統壓力 Hydraulic system pressure		MPa	20	22	22	22	22	22	21	21	25	25	21
電機功率Motor power		KW	7.5	11	15	22	22	37	30	30	45.5	44	65
機器重量（約）Machine weight (approx.)		KG	3200	4150	6200	8500	12500	20000	3300	3125	-----	------	4065
機器外形尺寸Machine dimensions	左右L.R	mm	1300	1620	1730	1800	1950	2400	2200	2080	-----	------	1885
	前后F.B	mm	1100	1300	1420	1600	1640	1850	4915	4500	-----	------	6300
	高度height	mm	2400	3400	3550	3700	3800	4500	43500	3500	56000	57000	66000

備注：如以上技術參數有變動，以實際或雙方約定為準。

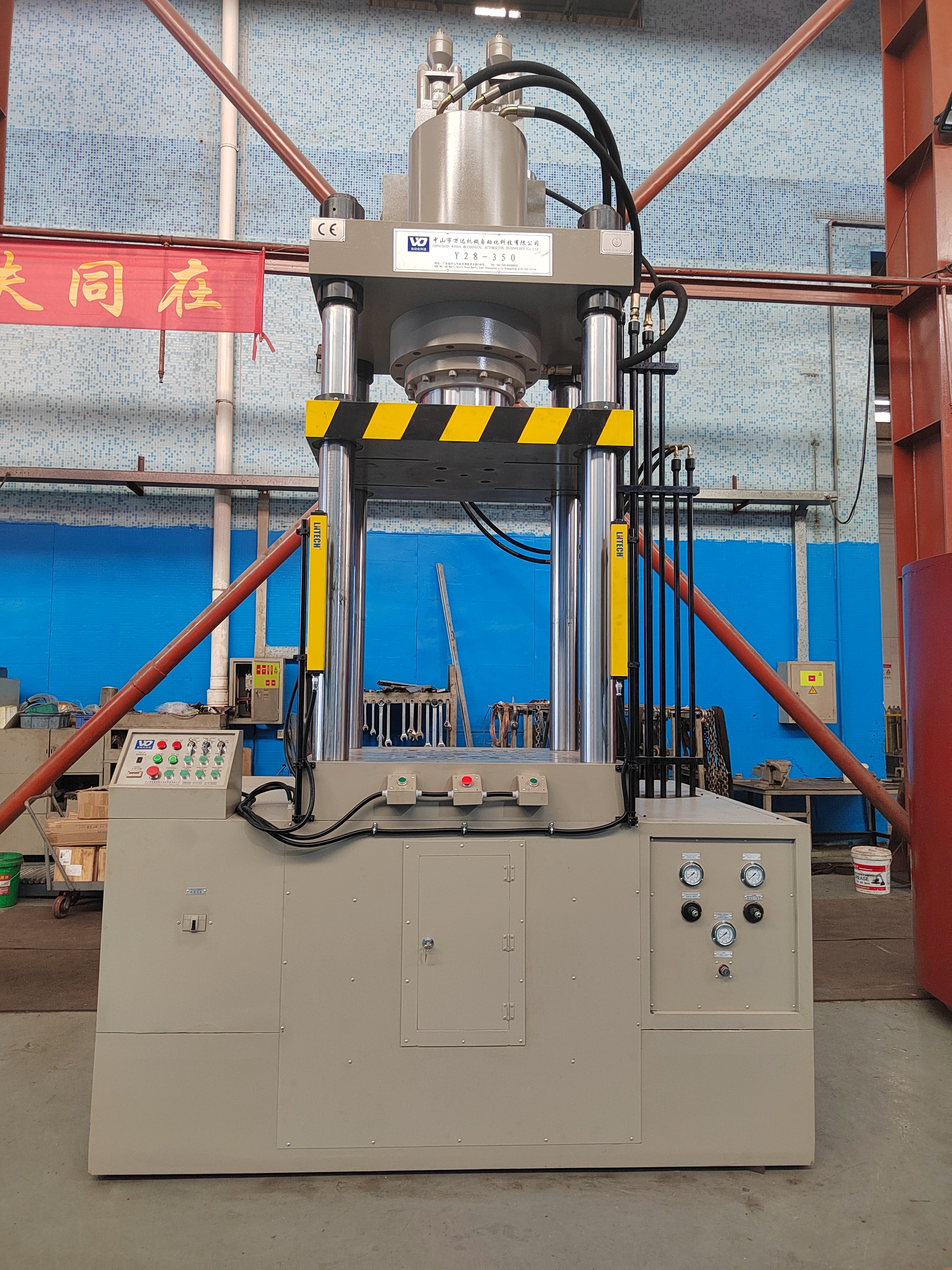

1 (10)
